Process Device Library

Für das Tia portal & WINCC 7.4

Die Process Device Library ist eine branchenübergreifende SPS-Bibliothek. Sie dient unter anderem zum Aufbau von Automatisierungs- und prozessleittechnischen Anlagen für Bereiche wie Heizung, Lüftung, Klimatechnik (HVAC), Prozessindustrie, Life Science und Food.

PDL wurde für das TIA Portal mit S7-1500 und ET200 SP Steuerungen entwickelt. Die beiliegende Step 7-Bibliothek beinhaltet alle leittechnischen Funktionen für die Prozessindustrie und Gebäudeautomatisierung. Eine Anbindung von energietechnischen Anlagen ist ebenfalls integriert. Kernfunktion ist die automatische Visualisierung der Komponenten aus dem S7-Programmcode.

Was wie eine Zukunftsvision klingt, haben unsere Automatisierungsexperten in der Schweiz und Deutschland bereits entwickelt. Die neue Process Device Library sorgt nicht nur für ein standardisiertes «Look and Feel», sondern unterstützt auch die automatisierte Generierung von HMI-Lösungen.

Please accept the cookie related to social media and third-party services to display the video.

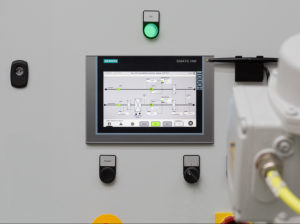

Vorteile und Nutzer der SPS Bibliothek

  • User Experience

    Optimiertes HMI dank Touch-Bedienung. Analoge Anzeigen ermöglichen die schnelle Erfassung der Prozess-Stati. Das intuitive und durchgängige Bedienkonzept gewährleistet sowohl eine einfache Handhabung als auch eine rasche Fehleranalyse.

  • Engineering Efficiency

    Der HMI Generator analysiert den SPS-Code und generiert anhand der vorhanden SPS-Bausteine automatisch die dazugehörenden Bilder, Bildhierarchie, HMI-Bausteine und Faceplates. Daraus resultieren für das Software Engineering Einsparungen von bis zu 30% des Aufwands. Konfigurationsfehler werden vermieden.

  • Branchenübergreifend

    Die Process Device Library (PDL) ist branchenübergreifend in Pharma, Chemie, Food, Heizung / Lüftung / Klimatechnik (HVAC) und in weiteren Branchen einsetzbar.

  • Easy to Engineer

    Integrierte Dokumentationen wie die Bausteinbeschreibung, Engineering Guidelines oder eine Bedienungsanleitung können per Tastenkombination aufgerufen werden. Intuitive Anschlussbezeichnungen sowie Beispielprogramme ermöglichen eine sehr schnelle Einarbeitung. Zudem unterstützen Webinare zusätzlich das Engineering.

  • Features

    Ein- und Ausklappen von Funktionsbausteinen zur Übersichtlichkeit, automatische Alarmgenerierung zum HMI und Webserver. Ventilposition, Pumpenart usw. lassen sich per Pull-Down-Menu auswählen. Bibliotheksfunktionalität für einfaches Update.
    PID-Regler haben eine Autotune-Funktion.

  • Qualifizierte Bibliothek

    Die PDL wurde nach den GAMP Richtlinien entwickelt und getestet. Sie verfügt über eine Auditfunktionalität, welches den Einsatz in Pharma Projekten gewährleistet.

  • Maintenance & Commissioning

    Service-, Simulations-, Hand-, Auto- und Lokalmodus. Betriebsstunden- und Interlockanzeige für schnelle Wartungsarbeiten und zur Verkürzung der Inbetriebnahmezeiten.

  • Standardisierte Devices

    Die PDL umfasst ein breites Spektrum an Step 7 Bausteinen wie Ventilen, Klappen, verschiedene Motoren, Analogwert-Anzeigen, digitale Alarme, Unit-Bausteine, PID-, Schritt- sowie Volumenstromregler, Analoge Ein- und Ausgangstreiber, Taster und Schalter,
    HX- und TX-Kurve, Sollwerteingabe usw.

  • Customizing

    Der Stil der Faceplates, die Icons und Symbole der Devices sind global anpassbar.

  • Industrie 4.0 Ready

    App für Android Phone / Tablet sowie iPhone / iPad zur kompletten Steuerung der Anlage. Die offene Architektur wird mit OPC UA  (Open Platform Communications Unified Architecture) gewährleistet.

Bausteinumfang

  • Messwerterfassung / Alarme

    • Analogwert mit Alarmen und Grenzwerten
    • Digital Alarm
    • Totalisator

  • Regler / Dosierung

    • PID Regler mit Autotuning
    • Schrittregler mit Autotuning
    • Dosierer

  • Treiber

    • Analog Input
    • Analog Output
    • Digital Input

  • Unit – Bausteine

    • Gruppenstart
    • Parameter Switch

  • Aggregate

    • Motor mit einer Drehrichtung
    • Motor mit Frequenzumrichter (FU)
    • Stellantrieb, Klappenbaustein
    • Motor Rechts / Links
    • Auf / Zu Ventil
    • Regelventil

  • System / Feature

    • Uhrzeit & Datum, Systempuls
    • Button, 1 aus 3, 1 aus 4 Auswahl
    • Sollwertvorgabe
    • Interlocks
    • Schrittkette

  • Gebäudeautomation

    • Volumenstromregler
    • HX, HT Kurve

  • Energie

    • Leistungsschalter
    • Trafo

Funktionsumfang

Klares design hilft ihnen, die kosten und fehlbedienungen zu reduzieren

  • Ein modernes und schlankes HMI, das den Bediener optimal in seiner Arbeit unterstützt
  • Ein einheitliches und ergonomisch designtes HMI-Framework mit integriertem Alarmhandling, Diagnosefunktionalität und Handeingriffsmöglichkeiten

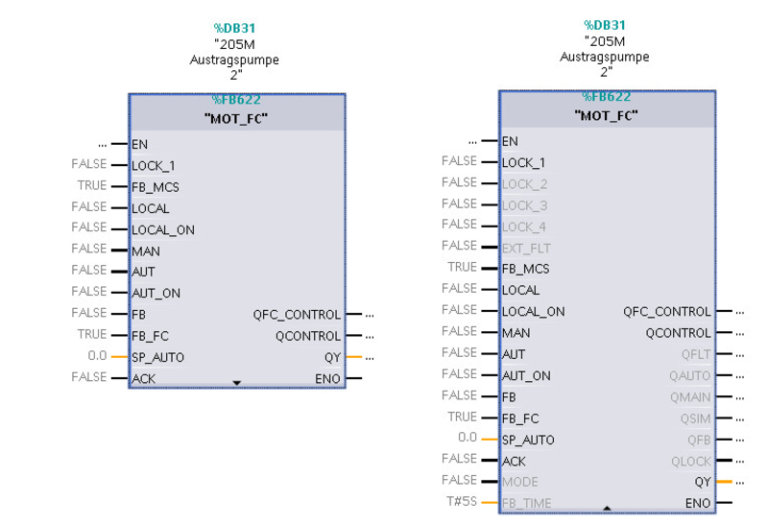

Ein-/ Ausklappbare Bausteine

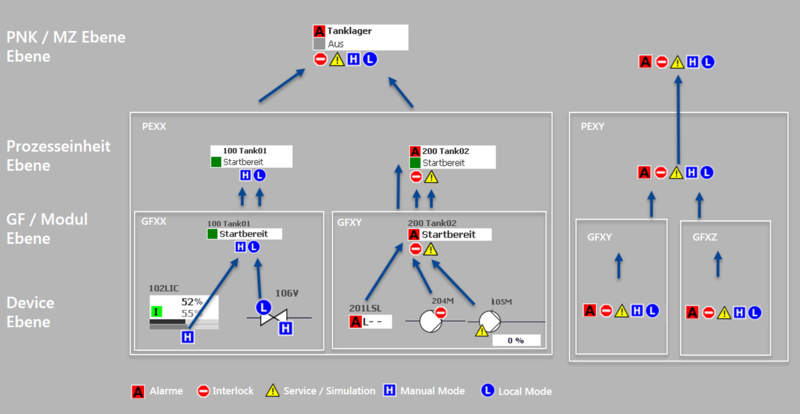

Sammelhierarchie und Modi

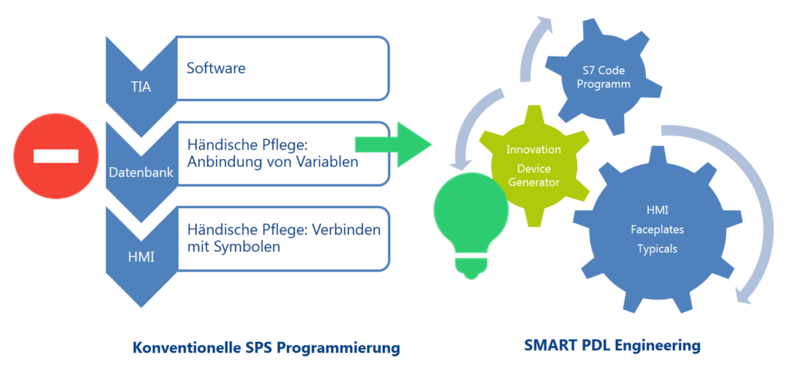

HMI Generator

Ein Generator liest den Programmcode und legt automatisch die Bildhierarchie mit Bildsprüngen sowie zu jedem Programmbaustein ein Symbol mit Faceplate an.

Der manuelle Engineering-Aufwand beschränkt sich auf die Anordnung der Symbole. Einheit, Hilfskommentare, Pumpen oder Ventilrichtung, Format usw. werden automatisch vom Programmcode übernommen.







Fachartikel

P&A-KOMPENDIUM 08/2018:

IT-PRODUCTION 7+8/2018:

IEE INDUSTRIE ENGINEERING EFFIZIENZ 10/2017:

PDL Bedienungsanleitung, Guidelines & Motor mit einer Drehrichtung

Support

Preis für Einzellizenz: € 900,00

Firmenlizenz auf Anfrage
